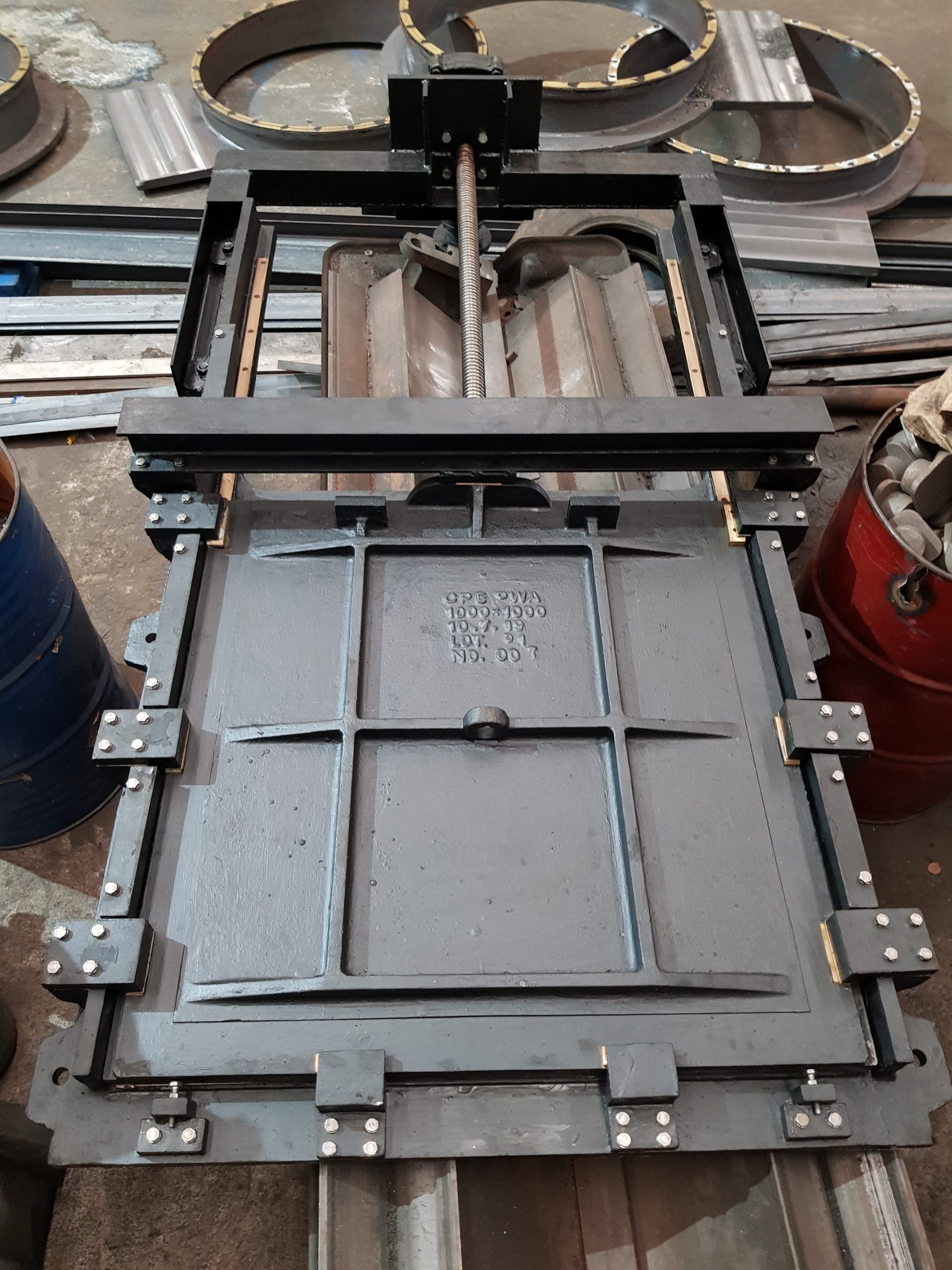

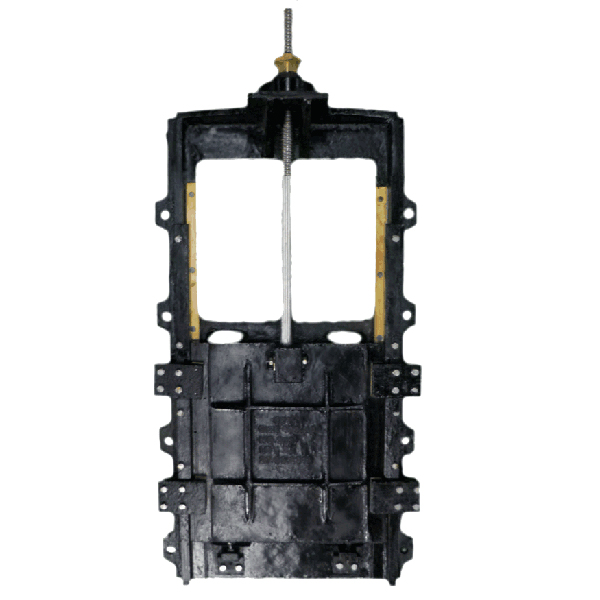

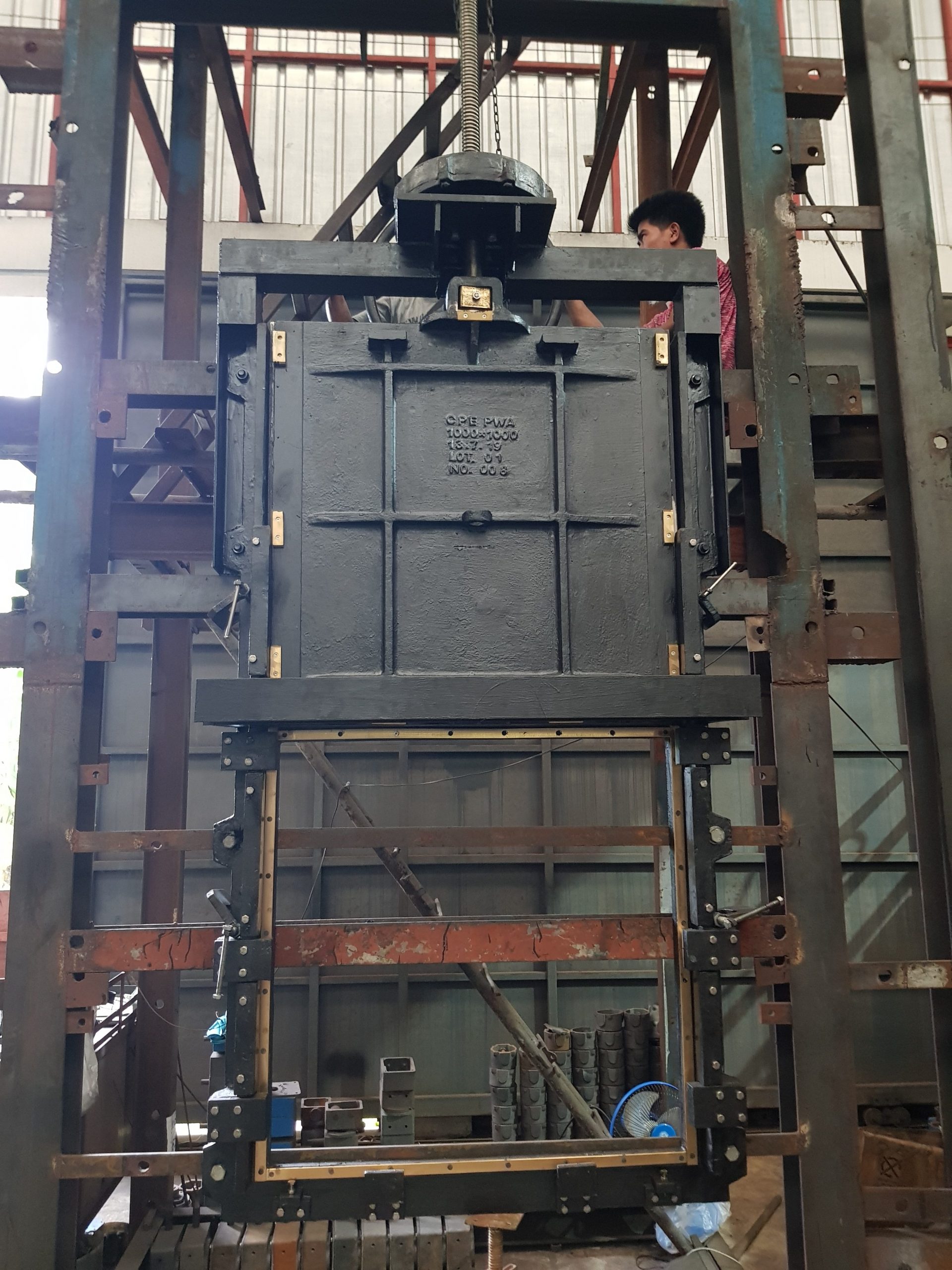

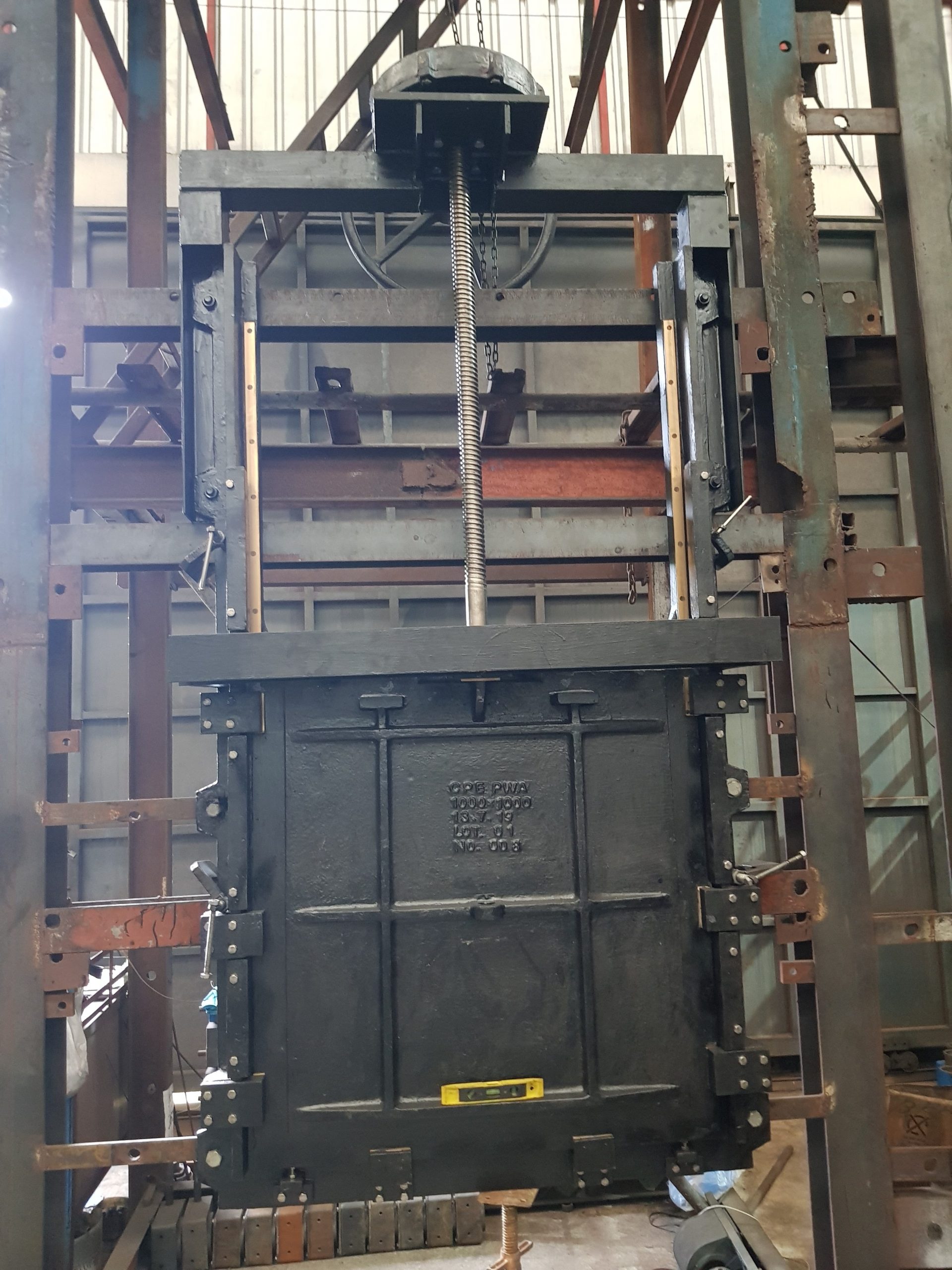

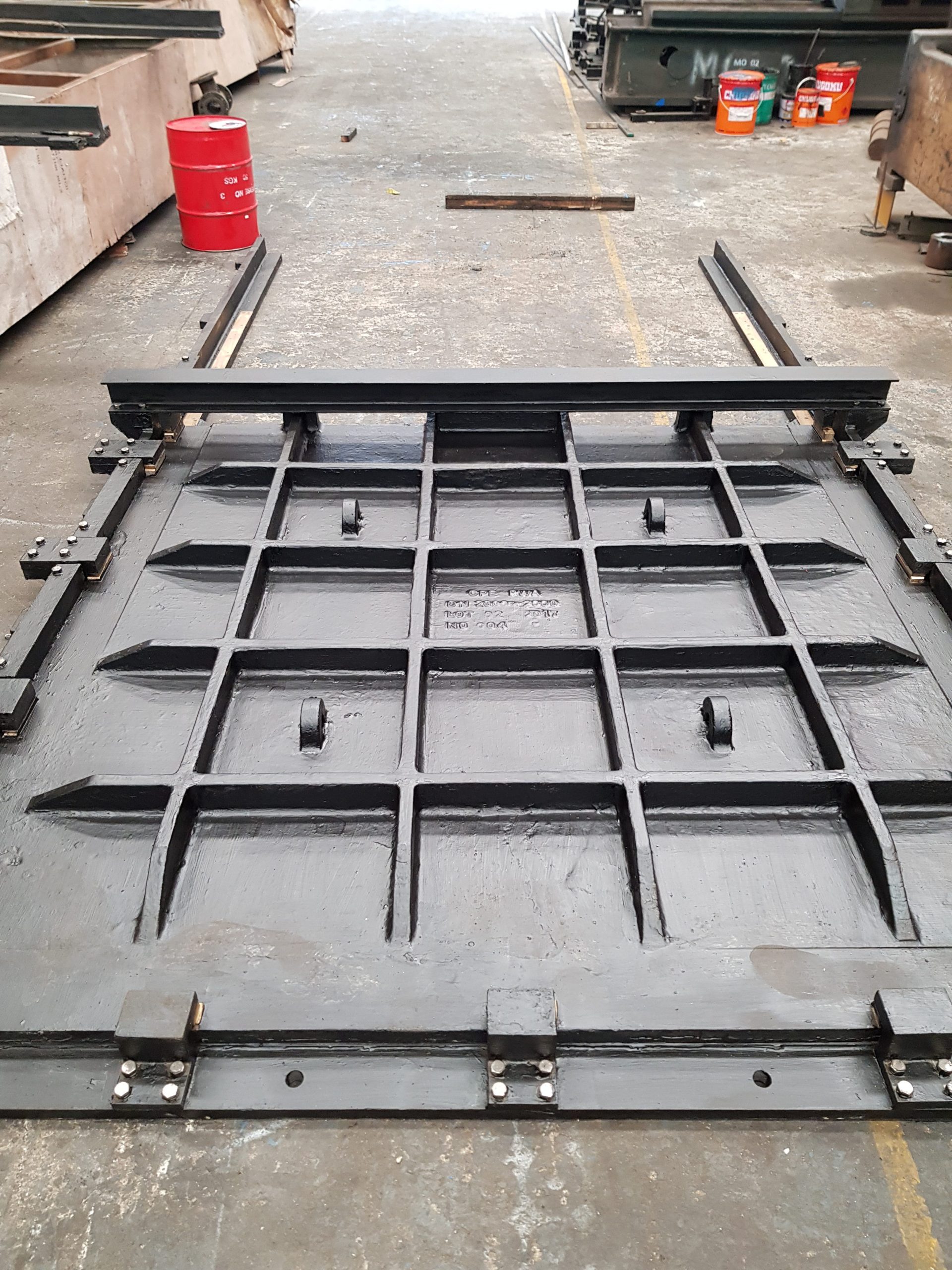

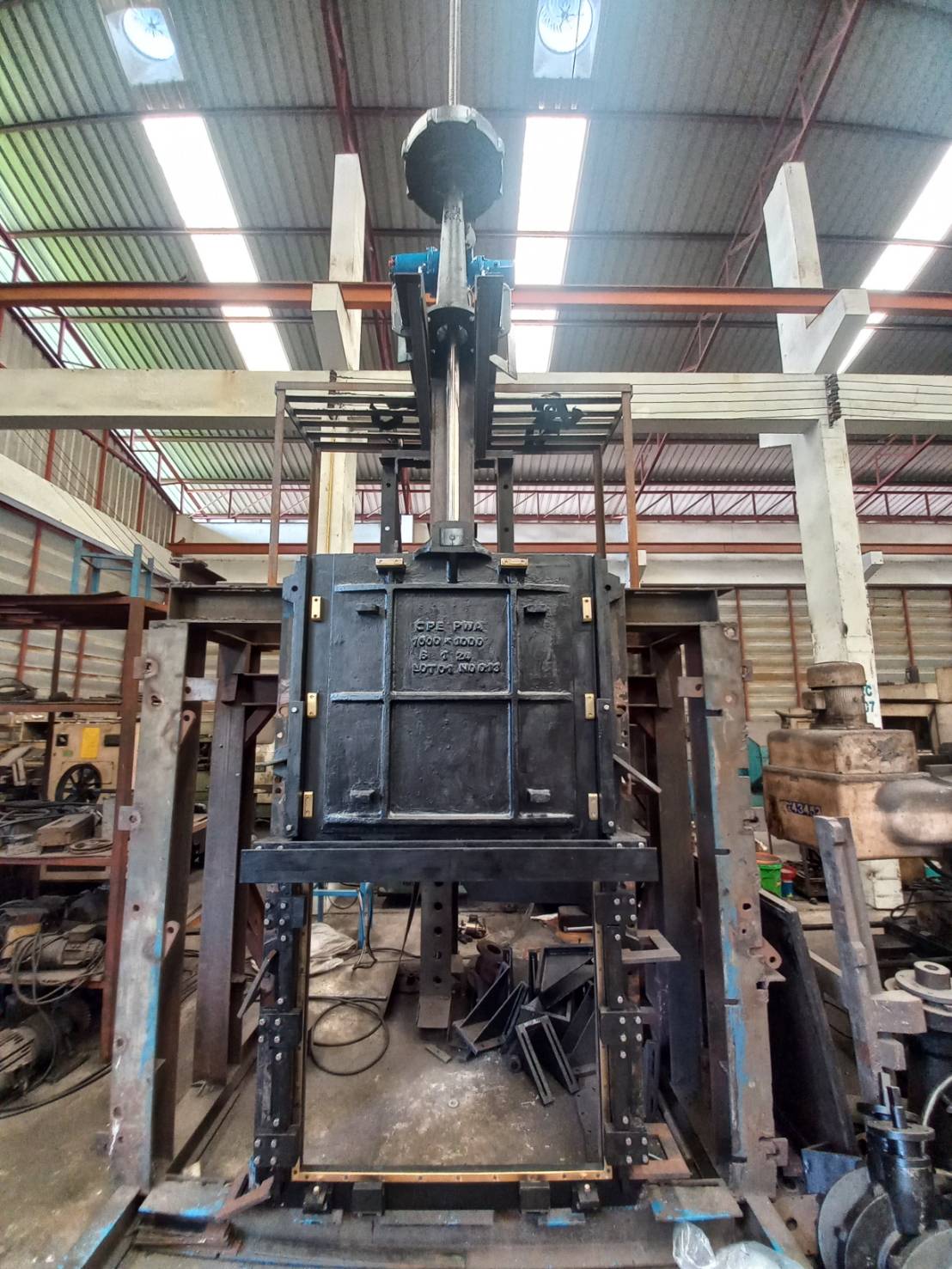

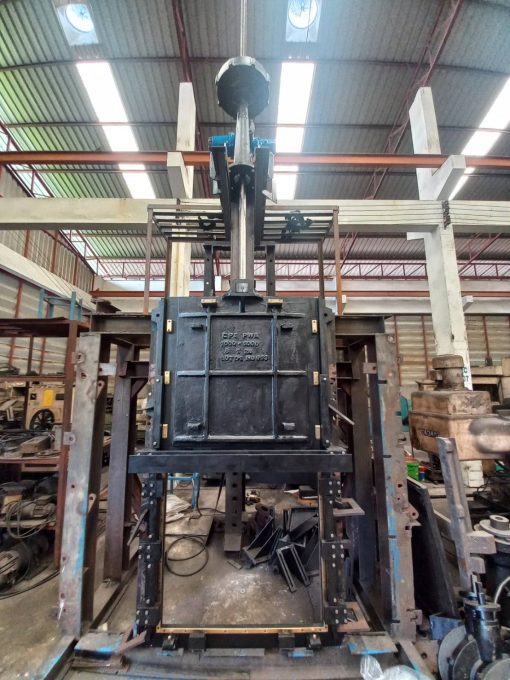

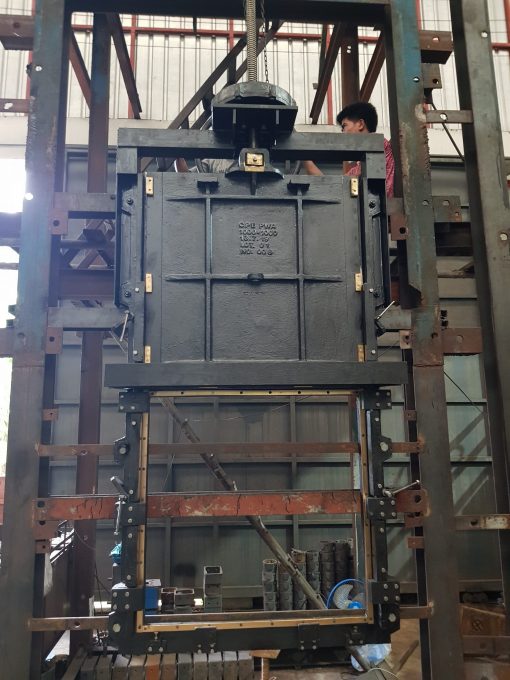

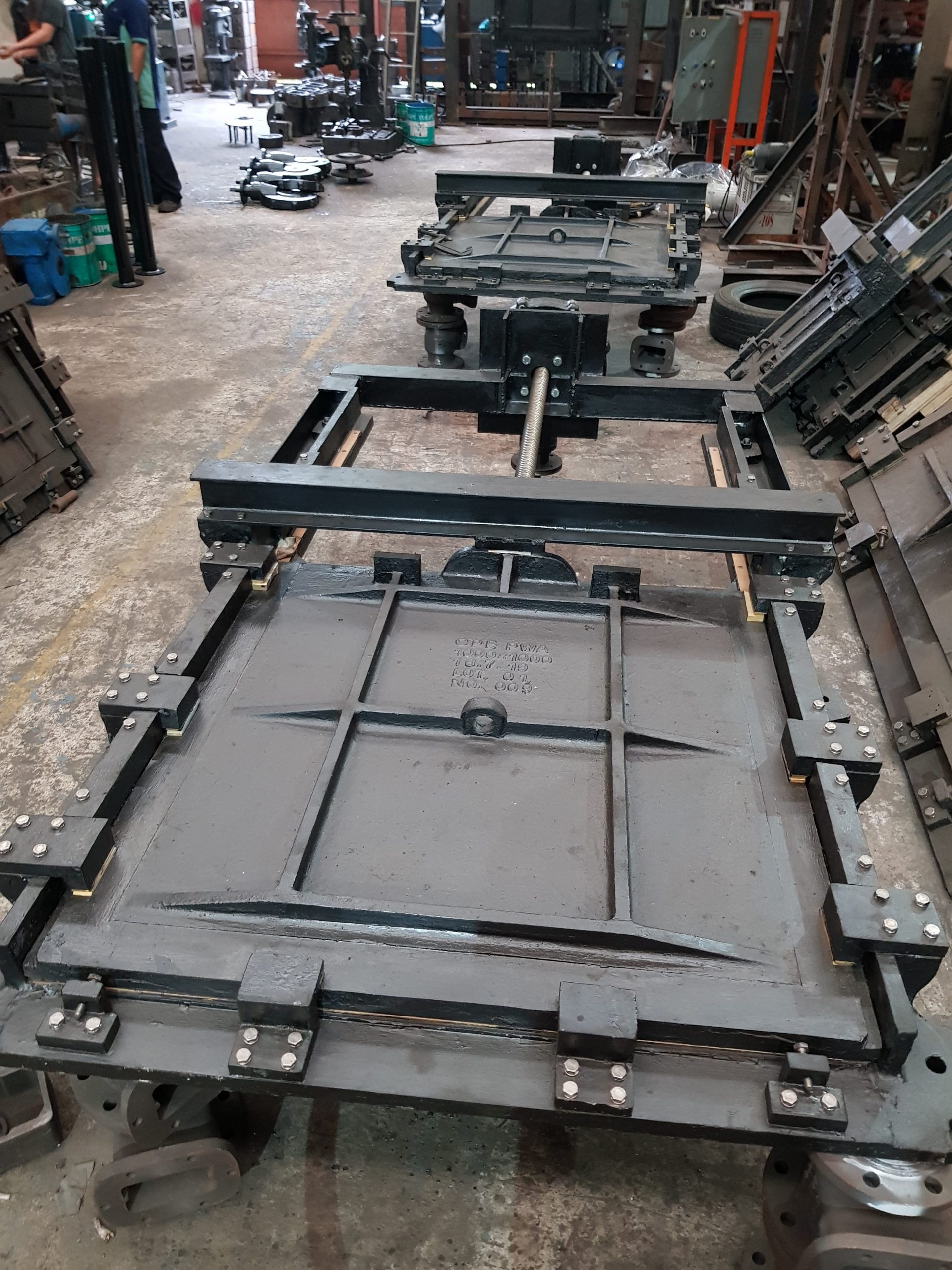

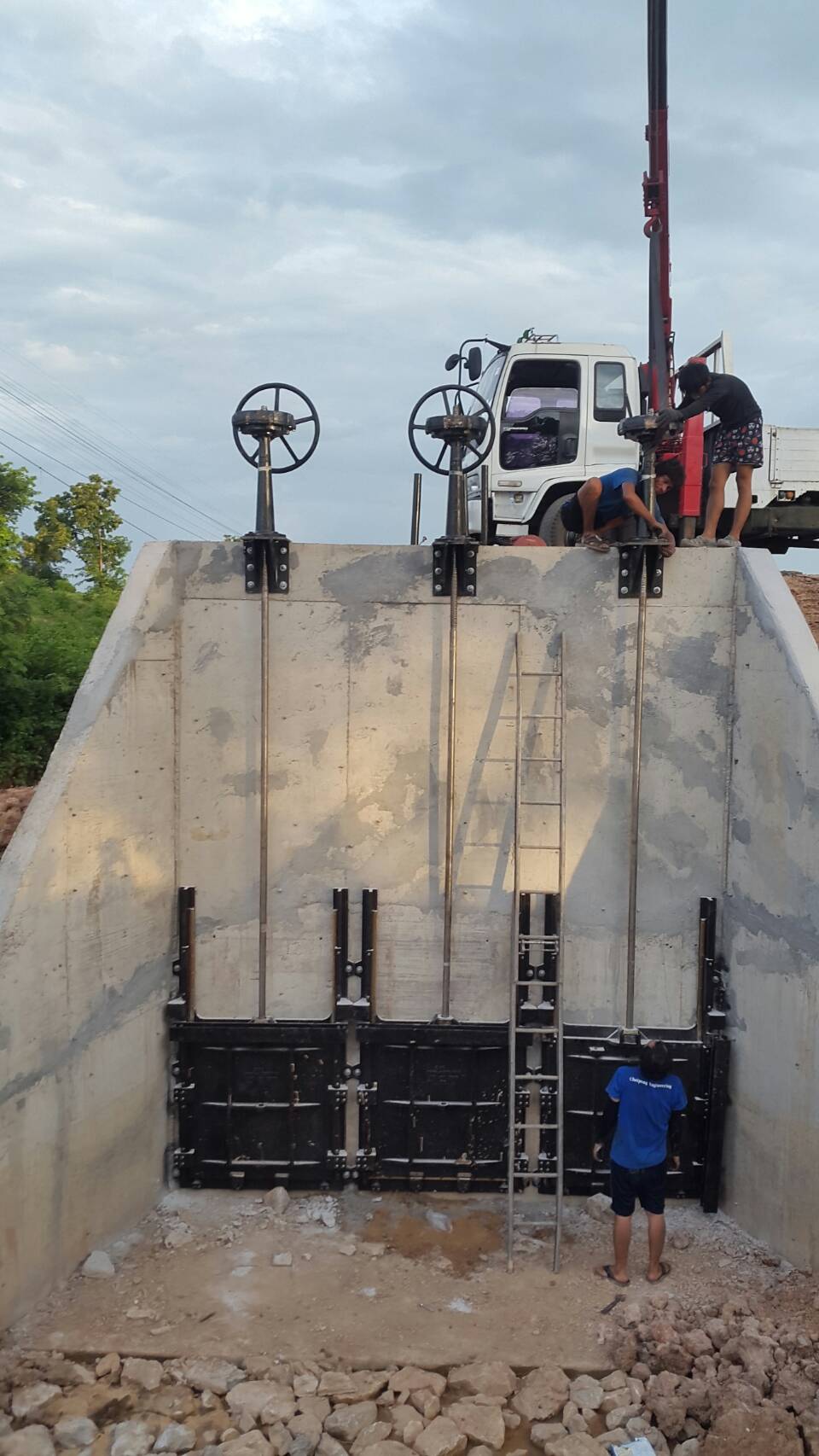

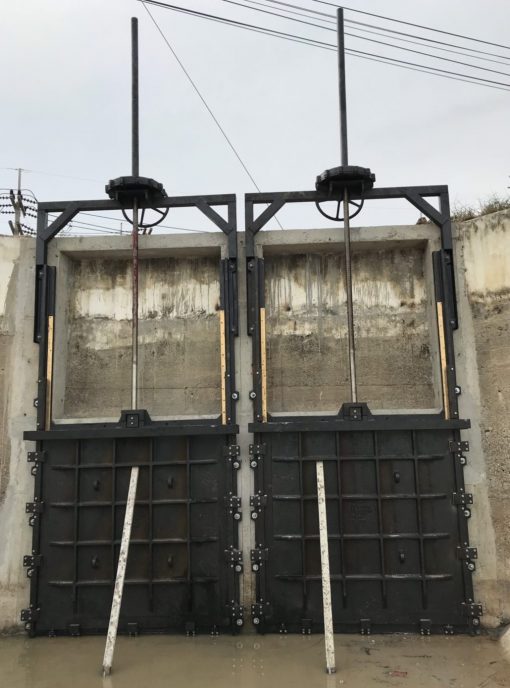

ประตูน้ำบานเลื่อน หรือ ประตูน้ำบานระบาย Sluice Gate เป็นประตูน้ำที่ใช้งานได้หลากหลายไม่ว่าจะเป็นการใช้ในการระบายน้ำ, การบำบัดน้ำเสีย, การป้องกันน้ำท่วม, การจัดการระบบชลประทาน ฯลฯ วัสดุที่ใช้ผลิตประตูน้ำบานเลื่อนก็มีหลากหลายชนิดขึ้นอยู่กันการใช้งานมีทั้ง สแตนเลส เหล็กหล่อ เหล็กเหนียว ฯลฯ โดยบริษัทฯผลิตประตูน้ำบานเลื่อนเหล็กหล่อ Cast Iron Sluice Gate ตามมาตรฐาน AWWA C560:2000
ระบบควบคุมการปิด-เปิด
- เฟืองเกียร์ หรือ เครื่องกว้าน Manual Gearbox

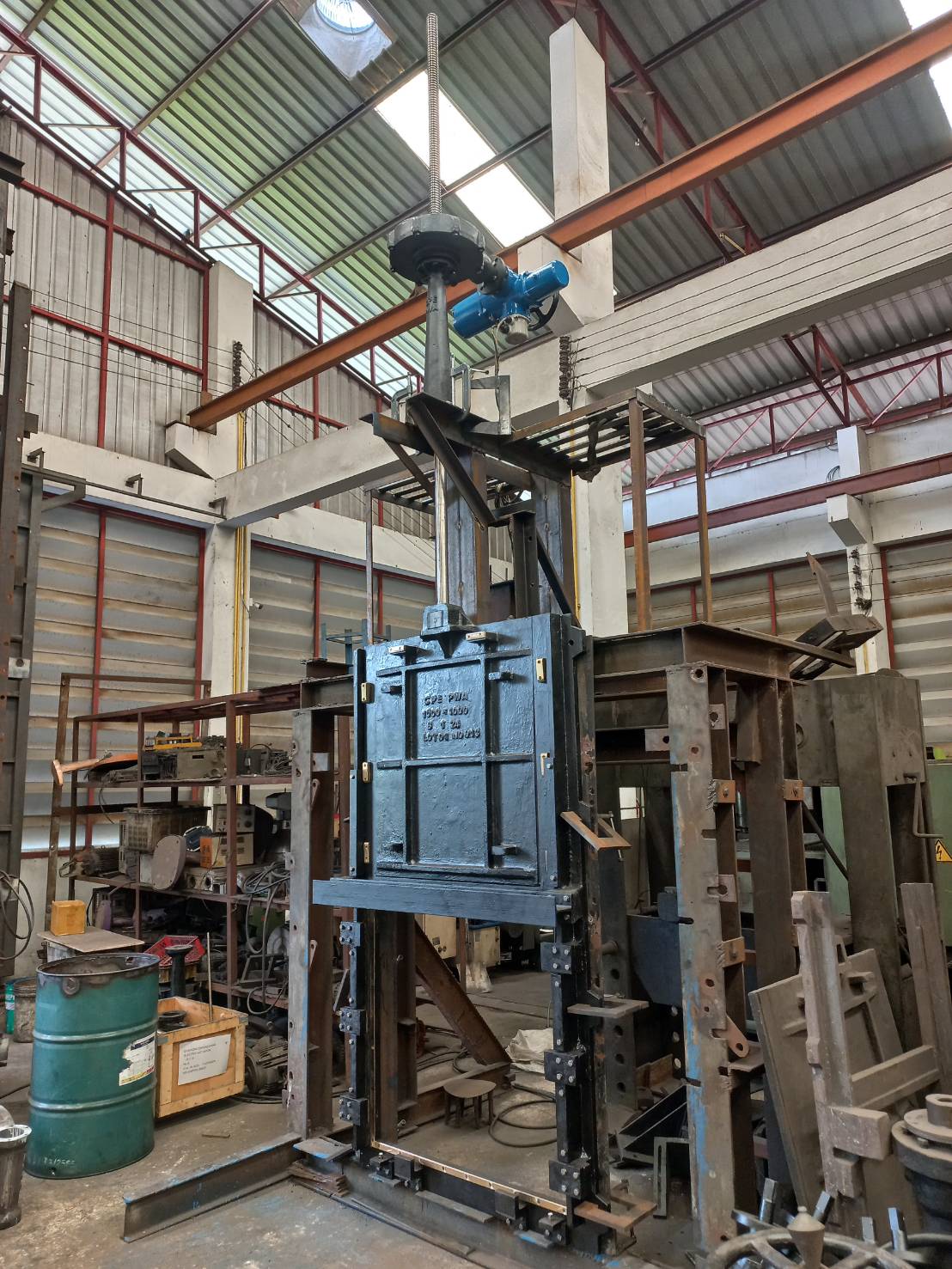

- หัวขับไฟฟ้า Electric Actuator
- ระบบลม Pneumatic Actuator
- ระบบไฮโดรลิก Hydraulic Actuator
ชนิดของประตูน้ำบานเลื่อน

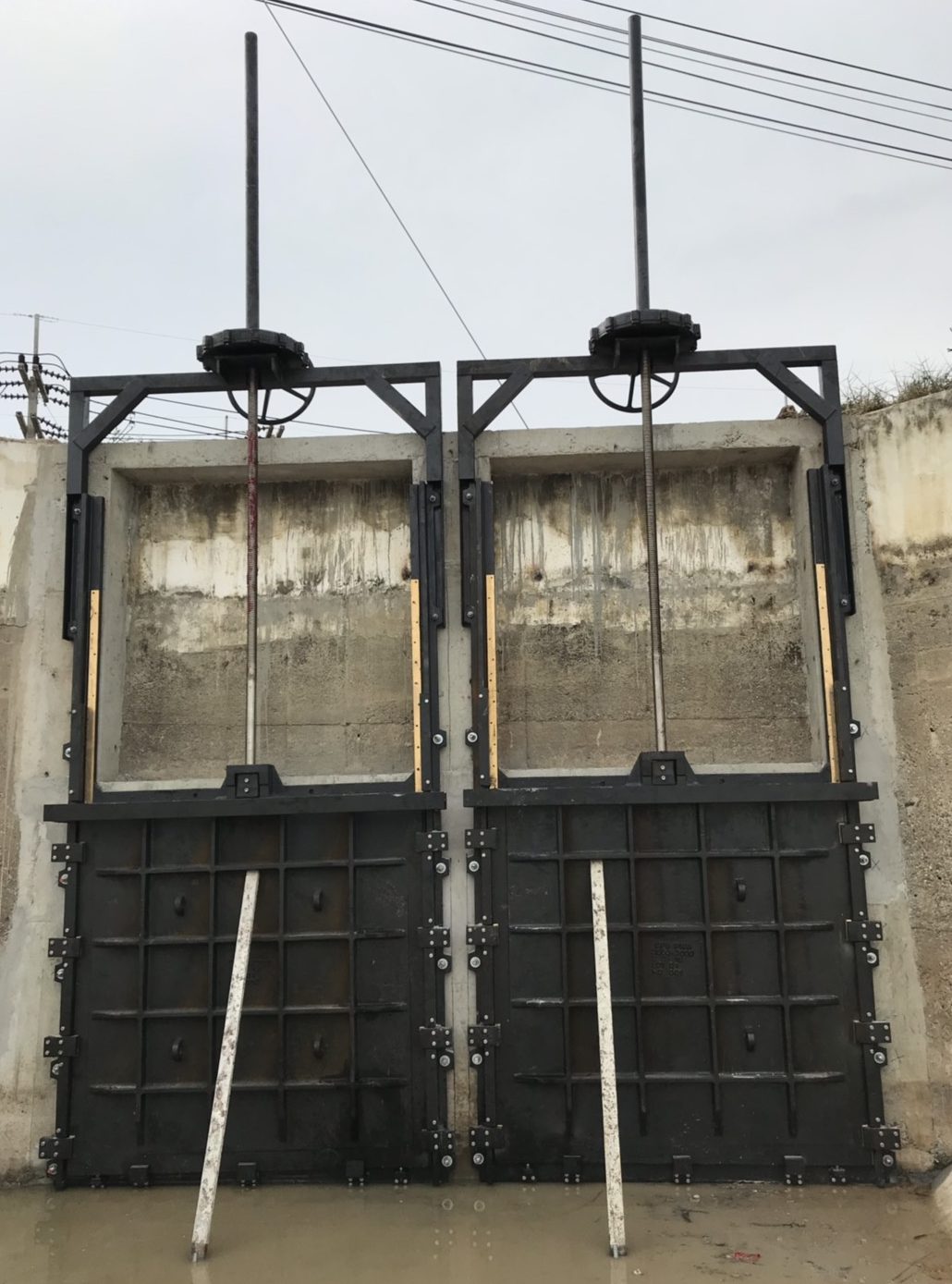

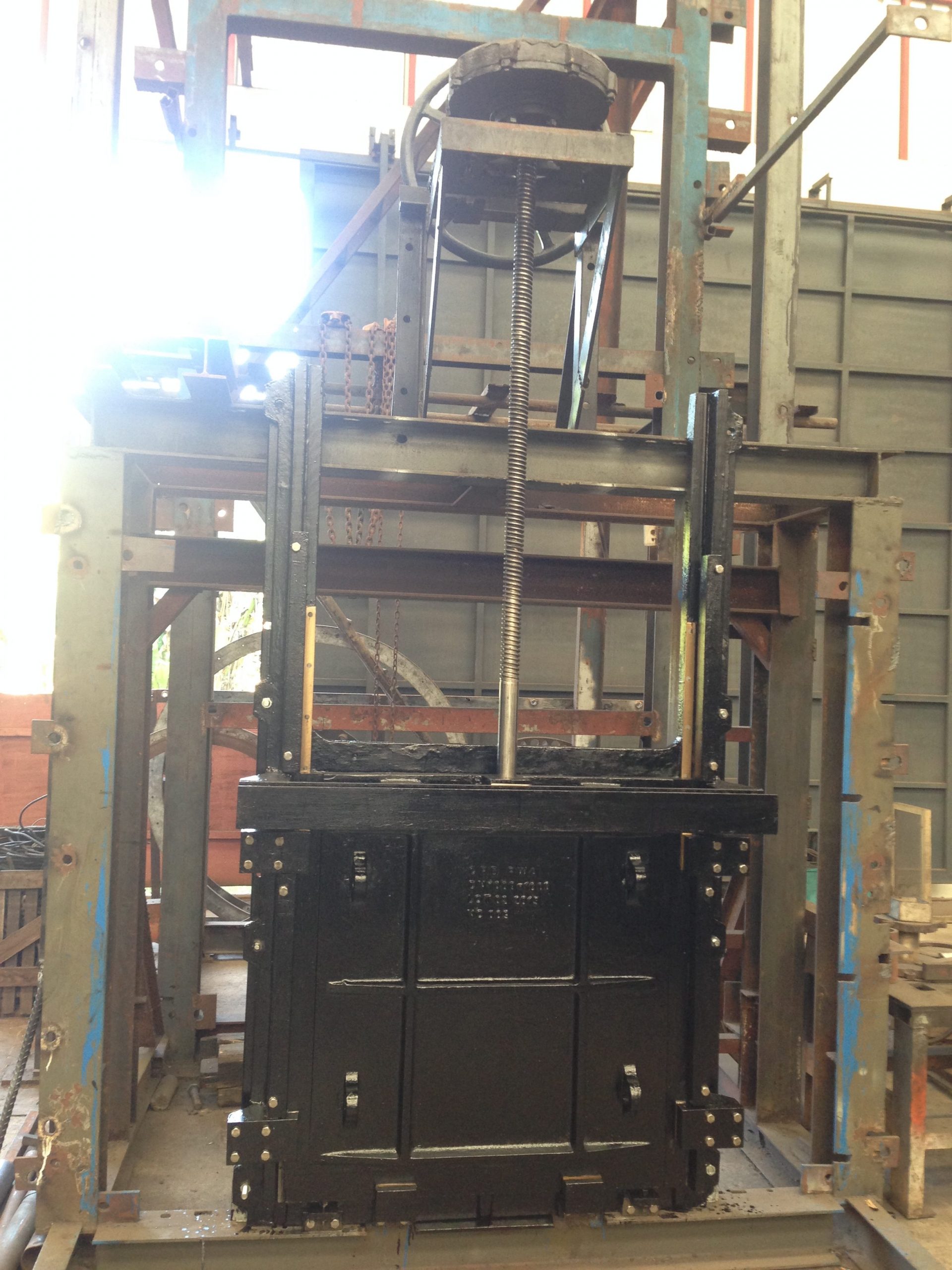

- แบบก้านยก Rising Stem เหมาะสำหรับงานใช้ทั่วไป
- แบบก้านไม่ยก Non-Rising Stem เหมาะสำหรับการติดตั้งภายในบ่อที่มีฝาปิด
อัตราการรั่วซึมของประตูน้ำบานเลื่อน
ซึ่งตามมาตรฐาน AWWA C560:2000 จะกำหนดการรั่งซึมของประตูน้ำบานเลื่อนเหล็กหล่อต้องไม่เกิน 1.25 ลิตร/นาที/เส้นรอบกรอบบาน(ม.) เมื่อรับน้ำในด้าน On Seating ตัวอย่างเช่น ประตูน้ำบานเลื่อนขนาด 800×800 มม. จะมีเส้นรอบกรอบบานเท่ากับ 3.2 ม.(0.8+0.8+0.8+0.8) ดังนั้นต้องมีการรั่วซึมไม่เกิน 1.25×3.2 = 4 ลิตร จึงจะเป็นไปตามาตรฐาน AWWA C560:2000
การหาความยาวเพลาของประตูน้ำบานเลื่อน

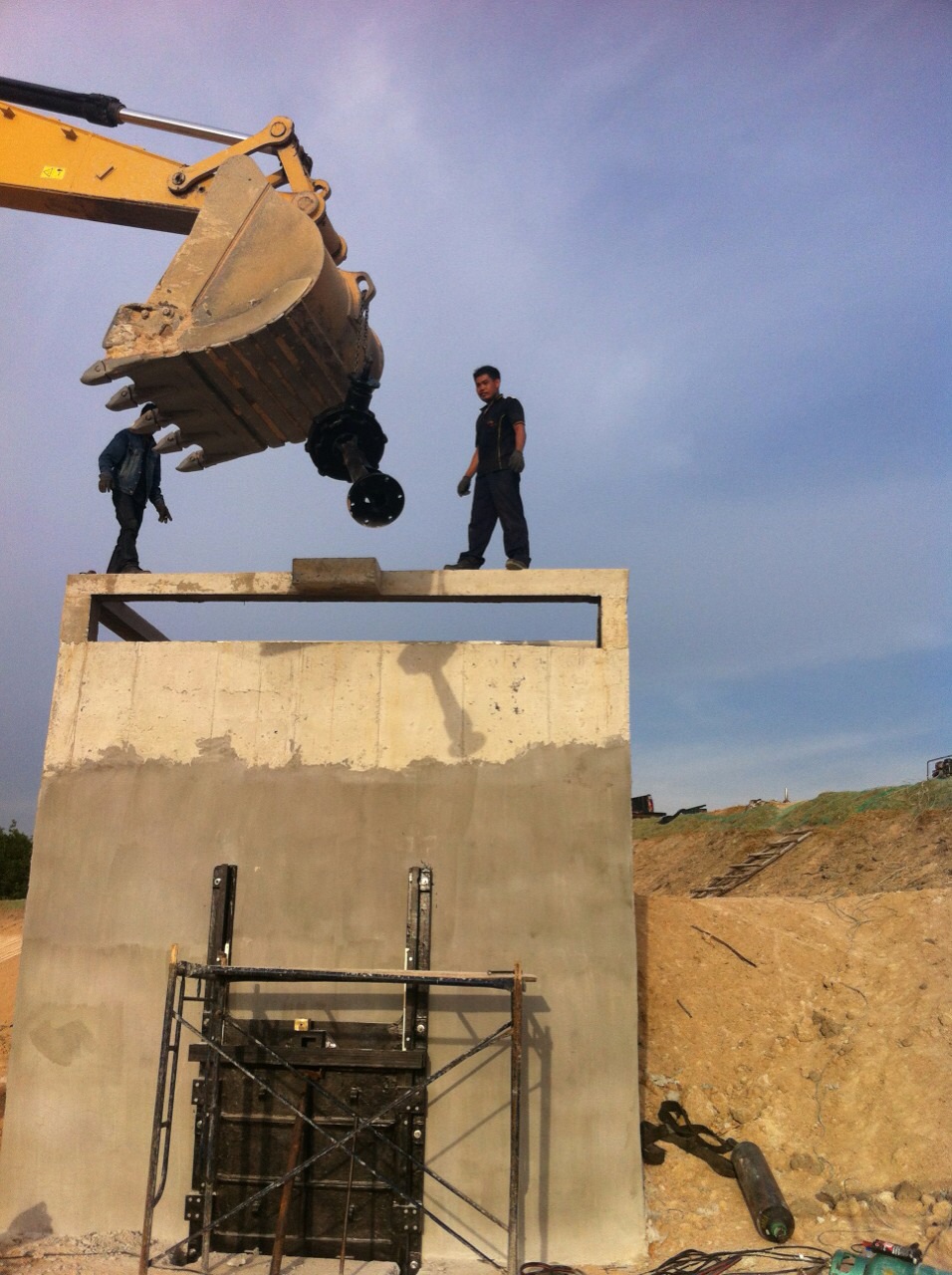

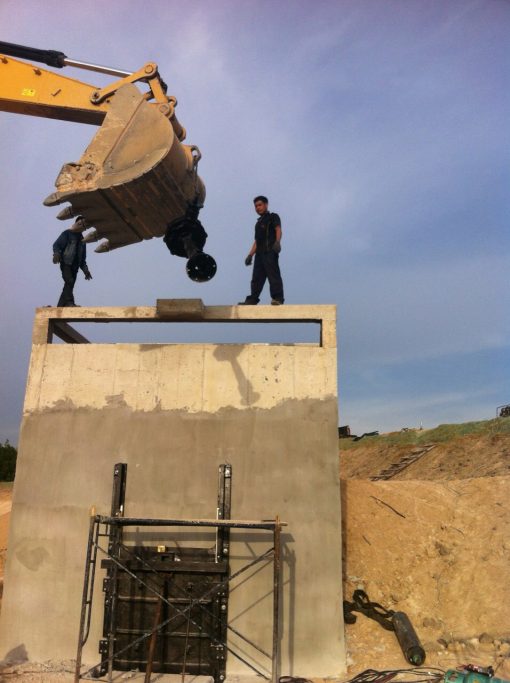

วิธีที่ถูกต้องจะต้องทำการวัดที่พื้นของช่องทางน้ำไหลขึ้นมาจนถึงพื้น เพื่อนำไปคำนวณความยาวเพลาและจำนวนของตัวประครองเพลาของประตูน้ำบานเลื่อน ให้เป็นไปตามมาตรฐานและตามความต้องการของผู้การใช้งาน (ให้ทำการวัดหาระยะของ ??? ดังรูป)
***ข้อควรระวัง***
หลายคนเข้าใจผิดทำการวัดที่พื้นบ่อถึงบนพื้น ทำให้คำนวณความยาวเพลาผิดจนต้องตัดเพลาออกและทำให้เกิดความล่าช้าในการติดตั้งได้
