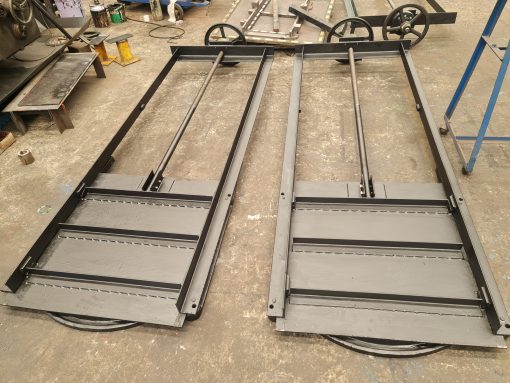

Sluice Gate หรือประตูระบายน้ำ กรอบเหล็กหล่อ บานเหล็กเหนียว

ประตูน้ำบานเลื่อนกรอบเหล็กหล่อบานเหล็กเหนียว

Size 150-3000 mm.

Download Document

รายละเอียดเพิ่มเติม

ประตูน้ำบานเลื่อน Sluice Gate แบบกรอบเหล็กหล่อ บานเหล็กเหนียว มีราคาค่อนข้างถูกเมื่อเทียบกับประตูน้ำบานเลื่อนที่เป็นเหล็กหล่อมาตรฐาน AWWA C560 เหมาะสำหรับงานที่มีวงเงินจำกัด การใช้ Sluice Gate แบบกรอบเหล็กหล่อบานเหล็กเหนียวจะมีอัตราการรั่วซึ่มที่สูงกว่ามาก ไม่เหมาะกับการใช้งานที่ต้องการกักเก็บน้ำ จะเหมาะกับงานที่ต้องการชะลอน้ำมากกว่า และอายุการใช้งานก็จะต่ำกว่าประตูน้ำที่เป็นเหล็กหล่อ แต่จะดีกว่าประตูน้ำที่เป็นเหล็กเหนียวล้วน เพราะการที่มีกรอบเป็นเหล็กหล่อจะช่วยลดการติดขัดที่เกิดจากการเป็นสนิมลง แต่ถ้าไม่ได้ทำการเปิด-ปิดนานๆ(มากกว่า2-3 เดือน)ตัวประตูน้ำก็อาจจะติดขัดได้เหมือนกัน

ระบบควบคุมการปิด-เปิด

ชุดยกทั่วไป (ชุดยก 250 กก./ชุดยก 500 กก./ชุดยก 750 กก.)
ชุดยกแบบเฟืองเกียร์ทด (ชุดยก 1 ตัน/ชุดยก 1.25 ตัน/ชุดยก 1.75 ตัน/ชุดยก 2.25 ตัน/ชุดยก 4 ตัน/ชุดยก 6 ตัน)
เครื่องกว้าน
หัวขับไฟฟ้า Electric Actuator

ชนิดของประตูน้ำบานเลื่อนแบบประหยัด(ไม่มีมาตรฐานสากลรองรับ)

แบบกรอบเหล็กหล่อ บานเหล็กเหนียว เหมาะสำหรับงานใช้ทั่วไป อัตราการรั่วซึมสูงกว่าแบบกรอบและบานเป็นเหล็กหล่อ และราคาไม่สูงมาก
แบบกรอบเหล็กเหนียว บานเหล็กเหนียว เหมาะกับงานที่ต้องการแค่ชะลอน้ำเท่านั้น มีอัตราการรั่วซึงสูง ราคาถูก

*** เนื่องจากการออกแบบประตูน้ำบานเลื่อนสามารถออกแบบได้หลากหลายมาก การระบุชนิดของประตูน้ำในเบื้องต้นนั้นเป็นการแบ่งตามลักษณะทั่วไปเท่านั้น ซึ่งในความเป็นจริง ถ้าต้องการประตูน้ำที่เป็นแบบกรอบเหล็กหล่อและบานเหล็กเหนียว แล้วต้องการอัตราการรั่วซึ่มต่ำหรือไม่ให้มีการรั่วซึมเลย ทางบริษัทฯก็สามารถออกแบบให้เป็นไปตามมาตรฐานของลูกค้าได้ ***

การหาความยาวเพลาของประตูน้ำบานเลื่อน

วิธีที่ถูกต้องจะต้องทำการวัดที่พื้นของช่องทางน้ำไหลขึ้นมาจนถึงพื้น เพื่อนำไปคำนวณความยาวเพลาและจำนวนของตัวประครองเพลาของประตูน้ำบานเลื่อน ให้เป็นไปตามมาตรฐานและตามความต้องการของผู้การใช้งาน (ให้ทำการวัดหาระยะของ ??? ดังรูป)

***ข้อควรระวัง***
หลายคนเข้าใจผิดทำการวัดที่พื้นบ่อถึงบนพื้น ทำให้คำนวณความยาวเพลาผิดจนต้องตัดเพลาออกและทำให้เกิดความล่าช้าในการติดตั้งได้
