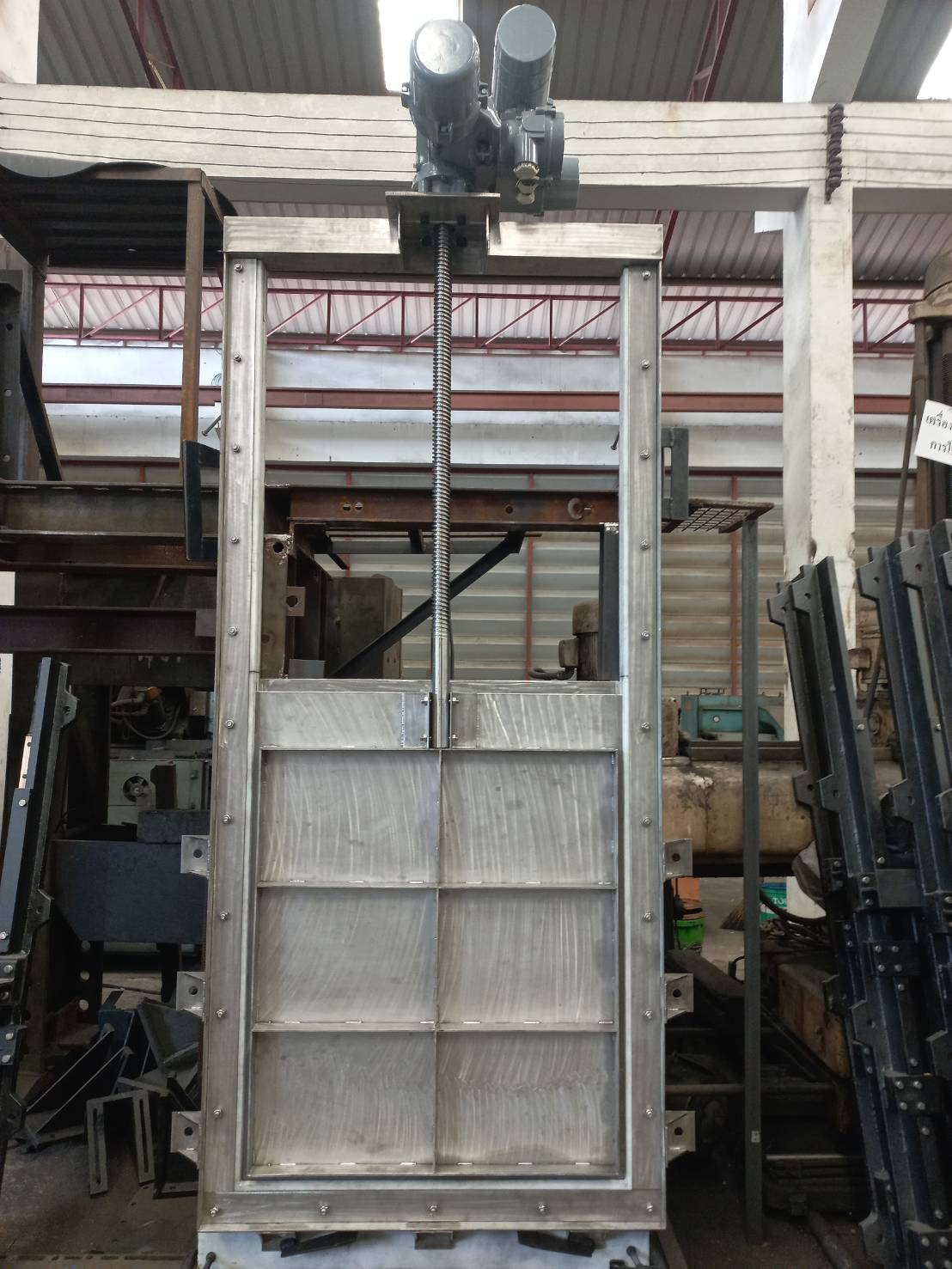

Fabricated Stainless Steel Slide Gates หรือ ประตูน้ำบานเลื่อนสแตนเลส เป็นอุปกรณ์ที่ใช้ในการควบคุมการไหลของของเหลวในระบบท่อหรือระบบลำราง โดยสามารถเปิดหรือปิดเพื่อควบคุมการไหลหรือการเบี่ยงเบนของน้ำไปตามทิศทางที่ต้องการ ประตูแบบนี้เหมาะสำหรับงานที่ต้องการความทนทานและป้องกันการกัดกร่อนเนื่องจากการสัมผัสกับของเหลวที่อาจมีสารเคมีหรือน้ำทะเล โดยบริษัทฯผลิตประตูน้ำบานเลื่อนเหล็กหล่อ Cast Iron Sluice Gate ตามมาตรฐาน AWWA C561
คุณสมบัติของ Fabricated Stainless-Steel Slide Gates:
วัสดุ
- บาน(Disc)และ กรอบ(Frame)ประตู ทำจาก สแตนเลสสตีล ซึ่งจะใช้เป็นเกรด 304 หรือ 316 ขึ้นอยู่กับของไหลในระบบ
- ตัวกันรั่วหรือซีล ใช้ Ultra high molecular weight polyethylene (UHMWPE) เป็นตัวกันรั่วซึมที่หน้าสัมผัส (ถ้าใช้ประตูน้ำสำหรับชะลอน้ำเท่านั้น สามารถรลดค่าใช้จ่ายและลดการดูแลรักษาประตูน้ำได้โดยการไม่ใส่ซีล)
ระบบควบคุมการปิด-เปิด
- เฟืองเกียร์ หรือ เครื่องกว้าน Manual Gearbox
- หัวขับไฟฟ้า Electric Actuator
- ระบบลม Pneumatic Actuator
- ระบบไฮโดรลิก Hydraulic Actuator
ชนิดของประตูน้ำบานเลื่อน
- แบบก้านยก Rising Stem เหมาะสำหรับงานใช้ทั่วไป
- แบบก้านไม่ยก Non-Rising Stem เหมาะสำหรับการติดตั้งภายในบ่อที่มีฝาปิด
อัตราการรั่วซึมของประตูน้ำบานเลื่อน
ซึ่งตามมาตรฐาน AWWA C561 จะกำหนดการรั่งซึมของประตูน้ำบานเลื่อนเหล็กหล่อต้องไม่เกิน 1.25 ลิตร/นาที/เส้นรอบกรอบบาน(ม.) เมื่อรับน้ำในด้าน On Seating และ Off Seating ตัวอย่างเช่น ประตูน้ำบานเลื่อนขนาด 800×800 มม. จะมีเส้นรอบกรอบบานเท่ากับ 3.2 ม.(0.8+0.8+0.8+0.8) ดังนั้นต้องมีการรั่วซึมไม่เกิน 1.25×3.2 = 4 ลิตร จึงจะเป็นไปตามาตรฐาน AWWA C560:2000
การหาความยาวเพลาของประตูน้ำบานเลื่อน
วิธีที่ถูกต้องจะต้องทำการวัดที่พื้นของช่องทางน้ำไหลขึ้นมาจนถึงพื้น เพื่อนำไปคำนวณความยาวเพลาและจำนวนของตัวประครองเพลาของประตูน้ำบานเลื่อน ให้เป็นไปตามมาตรฐานและตามความต้องการของผู้การใช้งาน (ให้ทำการวัดหาระยะของ ??? ดังรูป)
***ข้อควรระวัง***
หลายคนเข้าใจผิดทำการวัดที่พื้นบ่อถึงบนพื้น ทำให้คำนวณความยาวเพลาผิดจนต้องตัดเพลาออกและทำให้เกิดความล่าช้าในการติดตั้งได้
