การเลือกชนิดและขนาดของ Air Valve สำหรับระบบท่อ

Posted on by CHAIPONG ENGINEERING บริษัท ชัยพงษ์เอ็นจิเนียริ่ง จำกัด

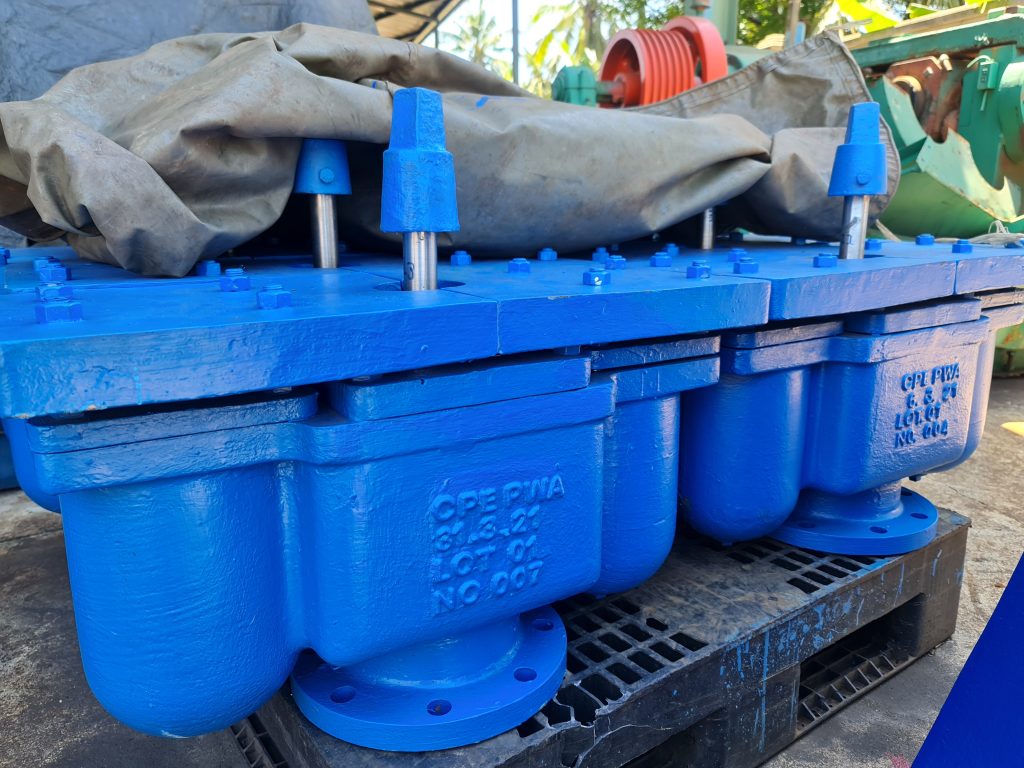

Air Valve วาล์วระบายอากาศในระบบท่อส่งน้ำสำหรับป้องกันการสะสมของอากาศในท่อ
10
มี.ค.

Air Valve หรือ วาล์วระบายอากาศในท่อ เป็นอุปกรณ์สำคัญในระบบท่อส่งน้ำ ระบบชลประทาน และระบบท่ออุตสาหกรรม เนื่องจากอากาศที่สะสมอยู่ในท่อสามารถทำให้เกิดปัญหา เช่น การไหลของน้ำไม่สม่ำเสมอ แรงดันตก หรือแม้แต่ความเสียหายจาก Water Hammer

การเลือก ชนิดและขนาดของ Air Valve ที่เหมาะสมจะช่วยเพิ่มประสิทธิภาพของระบบท่อ ลดความเสี่ยงต่อความเสียหาย และช่วยยืดอายุการใช้งานของอุปกรณ์ในระบบ

ในบทความนี้จะอธิบายประเภทของ Air Valve ที่นิยมใช้งาน และแนวทางในการเลือกใช้งานให้เหมาะสมกับระบบ

Air Valve คืออะไร และมีความสำคัญอย่างไร

ในระบบท่อส่งน้ำ อากาศสามารถเข้าสู่ระบบได้จากหลายสาเหตุ เช่น

  • การเติมน้ำเข้าท่อครั้งแรก

  • การทำงานของปั๊ม

  • การรั่วซึมในระบบ

  • การเปลี่ยนแปลงของแรงดัน

เมื่ออากาศสะสมอยู่ภายในท่อจะทำให้เกิด Air Pocket ซึ่งส่งผลกระทบ เช่น

  • ลดประสิทธิภาพการไหลของน้ำ

  • ทำให้เกิดแรงดันตกในระบบ

  • เพิ่มความเสี่ยงต่อการเกิด Water Hammer

  • อาจทำให้ท่อเสียหายหรือยุบตัวได้

Air Valve จึงทำหน้าที่สำคัญในการ

  • ระบายอากาศออกจากระบบท่อ

  • ดูดอากาศเข้าสู่ระบบเมื่อเกิดแรงดันลบ

  • ป้องกันการสะสมของอากาศในท่อ

ประเภทของ Air Valve ที่ใช้งานในระบบท่อ

Air Valve ที่เราผลิตมีทั้งหมด 4 ประเภทหลัก ได้แก่

  • Single Air Valve

  • Double Air Valve

  • High Speed Air Valve

  • Combination Air Valve

แต่ละประเภทถูกออกแบบมาเพื่อการทำงานที่แตกต่างกัน

1. Single Air Valve

Single Air Valve หรือที่เรียกว่า Air Release Valve ทำหน้าที่ระบายอากาศขนาดเล็กที่สะสมในท่อระหว่างที่ระบบกำลังทำงาน

คุณสมบัติ

  • ระบายอากาศขนาดเล็กอย่างต่อเนื่อง

  • ทำงานภายใต้แรงดันของระบบ

  • ป้องกันการเกิด Air Pocket

การใช้งานที่เหมาะสม

  • จุดสูงสุดของท่อ

  • ระบบส่งน้ำที่มีการสะสมอากาศระหว่างการใช้งาน

2. Double Air Valve

Double Air Valve เป็นวาล์วที่รวมการทำงาน 2 รูปแบบ ได้แก่

  • การระบายอากาศปริมาณมาก

  • การระบายอากาศขนาดเล็กระหว่างการทำงาน

คุณสมบัติ

  • ระบายอากาศได้ทั้งช่วงเริ่มต้นระบบและขณะทำงาน

  • ช่วยลดปัญหาแรงดันลบในท่อ

การใช้งานที่เหมาะสม

  • ระบบท่อส่งน้ำทั่วไป

  • ระบบประปาและระบบชลประทาน

3. High Speed Air Valve

High Speed Air Valve ถูกออกแบบให้สามารถระบายหรือดูดอากาศได้ในปริมาณมากและรวดเร็ว

คุณสมบัติ

  • ช่องระบายอากาศขนาดใหญ่

  • รองรับการไหลของอากาศปริมาณมาก

  • ป้องกันการเกิด Vacuum ในท่อ

การใช้งานที่เหมาะสม

  • การเติมน้ำเข้าท่อครั้งแรก

  • การระบายน้ำออกจากท่อ

  • ระบบท่อขนาดใหญ่

4. Combination Air Valve

Combination Air Valve เป็นการรวมคุณสมบัติของ Air Release Valve และ Air & Vacuum Valve ไว้ในตัวเดียว

คุณสมบัติ

  • ระบายอากาศปริมาณมากช่วงเริ่มต้นระบบ

  • ระบายอากาศขนาดเล็กขณะระบบทำงาน

  • ดูดอากาศเข้าสู่ท่อเมื่อเกิดแรงดันลบ

การใช้งานที่เหมาะสม

  • ระบบท่อส่งน้ำระยะไกล

  • ท่อเมนหลักของระบบประปา

  • ระบบอุตสาหกรรมที่ต้องการความปลอดภัยสูง

หลักการเลือกขนาด Air Valve ให้เหมาะสม

การเลือก ขนาด Air Valve ที่เหมาะสมควรพิจารณาจากหลายปัจจัย ดังนี้

1. ขนาดของท่อ (Pipe Diameter)

ขนาดของ Air Valve มักสัมพันธ์กับขนาดท่อหลัก เช่น

  • ท่อขนาดเล็ก → ใช้ Air Valve ขนาดเล็ก

  • ท่อขนาดใหญ่ → ต้องใช้ Air Valve ที่มีความสามารถระบายอากาศสูง

ตัวอย่างการเลือกขนาด Air Valve ตามขนาดของท่อหลักดังตารางด้านล่าง

ขนาดระบุท่อ (มม.) ขนาดระบุ Air Valve (มม.) ชนิด Air Valve
100 25 Single
150 50 Double
200 50 Double
250 80 Double
300 80 Double
400 100 Double
500 100 Double
600 100 Double
700 100 Double
800 100 Double
900 100 Double
1000 150 Double
1100 150 Double
1200 150 Double

ข้อมูลจาก มาตรฐานงานก่อสร้าง โครงการจัดหาน้ำดิบเพื่อผลิตน้ำประปา

2. อัตราการไหลของน้ำ (Flow Rate)

ระบบที่มีอัตราการไหลสูง จะมีโอกาสเกิดการสะสมของอากาศมากขึ้น จึงต้องเลือก Air Valve ที่มี Air Flow Capacity เพียงพอ

3. ความดันในระบบ (Operating Pressure)

Air Valve ต้องสามารถรองรับ แรงดันใช้งานสูงสุดของระบบ เพื่อป้องกันความเสียหายและให้วาล์วทำงานได้อย่างมีประสิทธิภาพ

4. ตำแหน่งติดตั้ง Air Valve ในระบบท่อ

ตำแหน่งติดตั้ง Air Valve มีผลต่อประสิทธิภาพของระบบอย่างมาก โดยตำแหน่งที่เหมาะสม ได้แก่

  • จุดสูงสุดของแนวท่อ

  • จุดเปลี่ยนความลาดชันของท่อ

  • หลังปั๊มน้ำ

  • ท่อส่งน้ำระยะไกล

  • ก่อนและหลังอุปกรณ์ควบคุมแรงดัน

การติดตั้ง Air Valve ในตำแหน่งที่ถูกต้องช่วยลดความเสี่ยงจาก Air Pocket และ Vacuum ได้อย่างมีประสิทธิภาพ

สรุปการเลือก Air Valve สำหรับระบบท่อ

Air Valve เป็นอุปกรณ์สำคัญในงานวิศวกรรมระบบท่อ โดยมีหน้าที่ควบคุมอากาศภายในระบบเพื่อป้องกันปัญหาต่าง ๆ เช่น Air Pocket, Water Hammer และ Vacuum

ประเภทของ Air Valve ที่นิยมใช้งาน ได้แก่

  • Single Air Valve – ระบายอากาศขนาดเล็กระหว่างระบบทำงาน

  • Double Air Valve – รองรับการระบายอากาศทั้งช่วงเริ่มต้นและระหว่างทำงาน

  • High Speed Air Valve – ระบายและรับอากาศปริมาณมากอย่างรวดเร็ว

  • Combination Air Valve – รวมทุกฟังก์ชันในอุปกรณ์เดียว

การเลือกชนิดและขนาดที่เหมาะสมต้องพิจารณาทั้ง

  • อัตราการไหลของน้ำ

  • ความดันในระบบ

  • ปริมาณอากาศที่ต้องระบาย

  • ตำแหน่งติดตั้ง

การออกแบบและเลือกใช้งาน Air Valve ระบบท่อ อย่างถูกต้องจะช่วยเพิ่มประสิทธิภาพการทำงาน ลดความเสียหายของระบบ และยืดอายุการใช้งานของโครงสร้างท่อได้อย่างมีประสิทธิภาพ
